SCHÉMA ZAPOJENIA A PINOUT CDI ZAPAĽOVANIA 16830
Zapojenie vodičov • Piaggio / Gilera / Vespa / Aprilia

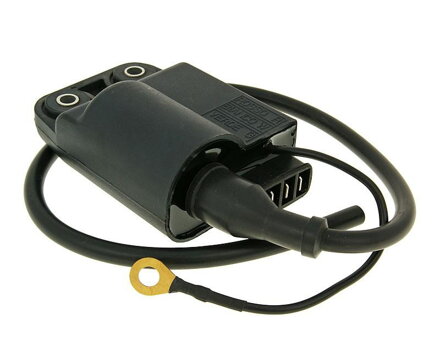

⚡ Detailný prehľad elektrických vodičov CDI jednotky Kompletný popis jednotlivých vývodov zapaľovacej cievky s integrovaným CDI. Správne zapojenie farebných vodičov zo zapalovacieho statora (statora alternátora) a spínacej skrinky je kľúčové pre správne časovanie iskry a funkčnosť vypínania motora.
Podrobná špecifikácia vodičov
<!-- RED -->
<!-- WHITE -->
<!-- GREEN -->
<!-- GROUND -->
? Red (Červený) — Snímač otáčok / Iskry (Pick-up)
• Funkcia: Vstup impulzného signálu zo snímača polohy kľukového hriadeľa (Pick-up / Pulser coil).
• Pripojenie: Pripája sa priamo na červený vodič vedúci zo statora zapaľovania.
• Popis: Tento signál určuje presný moment preskoku iskry na zapaľovacej sviečke.
• Pripojenie: Pripája sa priamo na červený vodič vedúci zo statora zapaľovania.
• Popis: Tento signál určuje presný moment preskoku iskry na zapaľovacej sviečke.
⚪ White (Biely) — Napájanie cievky zapaľovania (Exciter Coil)
• Funkcia: Vstup vysokonapäťového striedavého prúdu (AC) z napájacej cievky statora.
• Pripojenie: Pripája sa na biely vodič zo statora alternátora.
• Popis: Nabíja kondenzátor vo vnútri CDI jednotky pred vyslaním impulzu do zapaľovacej cievky.
• Pripojenie: Pripája sa na biely vodič zo statora alternátora.
• Popis: Nabíja kondenzátor vo vnútri CDI jednotky pred vyslaním impulzu do zapaľovacej cievky.
? Green (Zelený) — Vypínač motora (Kill Switch / Spínacia skrinka)
• Funkcia: Bezpečnostné odstavenie zapaľovania (zhasnutie motora).
• Pripojenie: Vedie k spínacej skrinke / riadidlám na vypínač motora.
• Popis: Pri vypnutí kľúča alebo prepnutí spínača sa tento vodič prepojí s kostrou (GND), čím skratuje zapaľovací signál a zastaví iskru.
• Pripojenie: Vedie k spínacej skrinke / riadidlám na vypínač motora.
• Popis: Pri vypnutí kľúča alebo prepnutí spínača sa tento vodič prepojí s kostrou (GND), čím skratuje zapaľovací signál a zastaví iskru.
⚫ Vodič s očkom — Kostra (GND / Rám vozidla)
• Funkcia: Hlavné uzemnenie zapaľovacej cievky a CDI jednotky.
• Pripojenie: Pripája sa pomocou skrutky priamo na kovový rám skútra alebo blok motora.
• Popis: Zabezpečuje uzatvorenie elektrického okruhu pre primárne aj sekundárne vinutie cievky.
• Pripojenie: Pripája sa pomocou skrutky priamo na kovový rám skútra alebo blok motora.
• Popis: Zabezpečuje uzatvorenie elektrického okruhu pre primárne aj sekundárne vinutie cievky.
? Montážne upozornenie: Pred pevným priskrutkovaním očka kostry očistite kontakt na ráme od farby, hrdze a nečistôt. Zlý kontakt na kostre môže spôsobiť vynechávanie iskry alebo poškodenie CDI jednotky.
