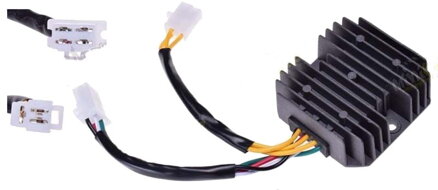

Regulátor dobíjania 3-fázový (7 vodičov) Znen, Adams
<!-- Dôležité upozornenie / Technický tip (Zlúčenie čierneho a červeného kábla) -->? Dôležité upozornenie pri montáži:
<!-- Popis tovaru -->
Pri vysokom výstupnom napätí je potrebné spojiť čierny s červeným káblom.
Popis tovaru:
Univerzálny 3-fázový regulátor dobíjania s 7 vodičmi. Vhodný aj pre čínske skútre značiek Adams, Znen, Jinlun a iné kompatibilné modely.
Schéma zapojenia vodičov:
| Farba kábla | Funkcia a zapojenie |
|---|---|
| 3x Žltý | Výstup z alternátora (striedavé napätie) |
| 1x Červený | Vstup z batérie (+) |
| 1x Čierny | Vstup +12V po zapnutí spínacej skrinky do polohy "ON" |
| 1x Zelený | Batéria (-) ukostrenie |
| 1x Biely | +12V denné svietenie a pod. (stále napätie) |
